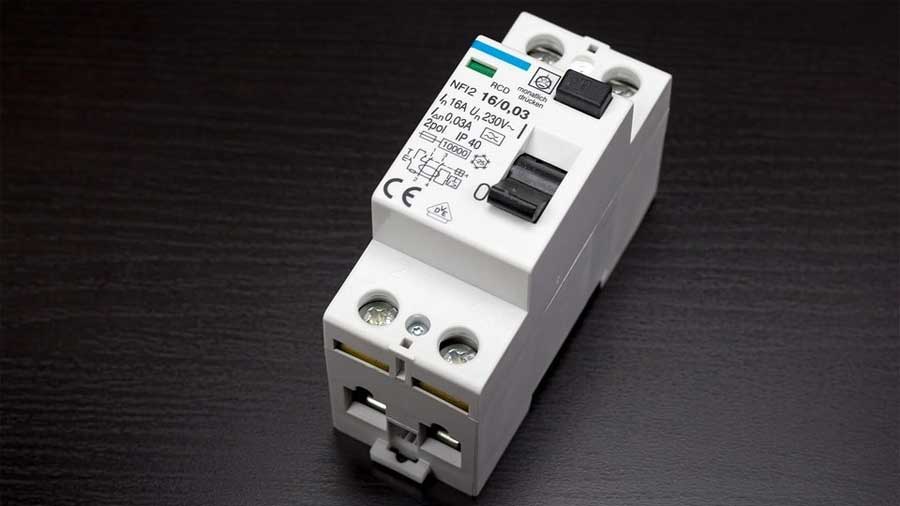

Disjoncteur © legrand
Disjoncteur
Rédigé par AB003 Publié le 25 décembre 2021 à 20:51 Mis à jour le 25 décembre 2021 à 21:13
0 réaction 0 lectures

Comment choisir aisément son interrupteur ou son disjoncteur différentiel ?

Choisir un interrupteur ou un disjoncteur différentiel devient facile lorsqu’on dispose de toutes les informations nécessaires. Il faut les choisir selon les normes afin d’éviter les accidents électriques.

Classement Disjoncteur différentiel : les 5 meilleurs produits de 2021

Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
1
legrand
402057
Disjoncteur différentiel
Promotion
Amazon
19,00 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
2
Schneider Electric
pr9prc240
Disjoncteur différentiel
Promotion
Amazon
39,92 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
3
legrand
411592
Disjoncteur différentiel
Promotion
Amazon
192,71 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
4
legrand
LEG 412790 interrupteur
Disjoncteur différentiel
Promotion
Amazon
38,66 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
5
Schneider Electric
18653 Disjoncteur
Disjoncteur différentiel
Promotion
Amazon
215,12 €

Il faut garder à l’esprit que tout courant est dangereux au-delà de 50 mA. Le rôle des interrupteurs et disjoncteurs différentiels est de couper votre alimentation électrique dans le cas d’une fuite de courant supérieure à 30 mA. Cela permet de réduire tout risque électrique lié à une insuffisance d’isolation. Faisons ensemble la lumière sur les interrupteurs et disjoncteurs !

Caractéristiques importantes

  • Interrupteur ;
  • Disjoncteur ;
  • Valeur ;
  • Type.

Fonctionnement d’un disjoncteur différentiel

Les différentiels servent à comparer l’intensité qui entre dans une installation électrique de celle qui en ressort. Dans le cas où la différence dépasse une valeur que l’on appelle « la sensibilité », exprimée en milliampères (mA), le différentiel se coupe.

Le courant de fuite (celui qui manque) peut avoir transité par la carcasse métallique d’un appareil pour rejoindre la terre ou pire, par une personne qui serait entrée en contact avec un conducteur. On comprend donc facilement l’intérêt d’avoir d’un côté des différentiels performants et d’un autre, une mise à la terre accomplie dans les règles de l’art.

Pourquoi installer un disjoncteur différentiel

Le disjoncteur qui se trouve au niveau du compteur d’abonné possède une sensibilité de 500 mA. Donc, dix fois plus élevé que la limite des 50 mA dont nous avons déjà parlé plus haut. Ce disjoncteur n’offre pas une protection assez suffisante pour les personnes. C’est pour cela qu’il faut absolument des différentiels de 30 mA que l’on nomme aussi dispositif différentiel haute sensibilité.

De plus, le différentiel d’un compteur couvre l’ensemble de votre installation électrique. En cas de problème, c’est l’ensemble de l’installation qui est coupé, ce qui complique beaucoup la recherche du défaut. Par ailleurs, des appareils importants peuvent être coupés en alimentation. Il serait vraiment fâcheux que votre frigidaire ne soit plus alimenté en raison d’un défaut d’isolation sur une cafetière électrique. Les technologies des différentiels modernes répondent à plusieurs problèmes induits par les nombreux appareils électroniques qui ont fait leur apparition dans nos ménages.

Interrupteur ou disjoncteur différentiel

L’interrupteur est le plus simple et facile des deux, car il n’offre qu’une protection différentielle dont nous avons déjà parlé plus haut. Les disjoncteurs, en plus de leur fonction différentielle, protègent tout le circuit qu’ils alimentent des courts-circuits et des surtensions. Un interrupteur différentiel est généralement destiné à être posé en amont de plusieurs disjoncteurs divisionnaires qui alimentent des prises non spécialisées et des circuits d’éclairage. C’est une astuce économique, car un seul différentiel peut protéger de nombreux circuits.

Les disjoncteurs différentiels sont principalement à réserver sur les lignes auxquelles sont connectées des prises spécialisées d’appareils qui doivent être alimentés impérativement. En factorisant les fonctions d’interrupteur différentiel et de disjoncteur divisionnaire, cela économise de la place sur le tableau. On privilégie ce genre de protection pour des appareils qui doivent rester alimentés autant que possible, nonobstant d’éventuels défauts d’isolation en d’autres points de votre circuit électrique. On a précisément recours aux disjoncteurs différentiels afin de protéger des circuits alimentant des équipements informatiques ou de conservation par le froid. Pour vos équipements courants, il y a fort à parier que vous ayez surtout besoin d’un 20 A.

Signification du calibre sur un interrupteur différentiel.

La valeur, exprimée en ampères (A), correspond à l’intensité maximale qui peut traverser l’interrupteur sans l’abîmer.

Les 3 types d’interrupteurs et disjoncteurs

Type AC

C’est le plus fréquent. Les types AC ne se déclenchent que pour des courants de fuites sur une composante alternative. Cela exclut alors les fuites transitoires qui sont liées à la foudre ou une charge de type capacitive, c’est-à-dire au chargement du condensateur. Les types AC sont disposés en amont des installations courantes (luminaires, petits électroménagers, etc.).

Type A

Les types A donnent une protection contre les fuites de composante continue en plus de la protection habituelle type AC. Cette composante apparaît donc avec certaines alimentations à découpage transformant un courant alternatif en courant continu. On doit précisément placer des différentiels de Type A en amont des appareils comme les lave-linge ou les plaques de cuisson.

Type Hpi, HI ou Si

Les types Hpi, Hi ou Si, selon la désignation du fabricant, sont des différentiels à Haute Immunité qui sont spécialement fabriqués pour éviter les déclenchements intempestifs. On les emploie afin de protéger individuellement des points d’alimentation d’appareils qui ne peuvent pas souffrir d’une coupure de courant comme des réfrigérateurs ou des équipements informatiques.

Différentiel : norme et prix

On retrouve ici différentes gammes de prix. Il faut s’assurer que vos choix respectent la norme NF C 61-410 qui est elle-même issue de la norme européenne EN 60 898. Les marques de référence sont les plus coûteuses, mais elles sont internationalement reconnues pour leur fiabilité.

Au sein d’une une même gamme, les différentiels Type A peuvent être 20 % plus chers que ceux de type AC. Les Hpi, quant à eux, sont trois fois plus coûteux. Vous pouvez placer des types A à la place des AC ou des Hpi à la place de tous les autres. Si la norme l’autorise, ce n’est pas forcément le cas de votre portefeuille !

Bien définir le nombre de différentiels

Le nombre minimum d’interrupteurs différentiels à prévoir dépend essentiellement de la surface de votre appartement. Il faut en acheter :

  • 2 pour une surface inférieure à 35 m²  ;
  • 3 pour une surface inférieure à 100 m²  ;
  • 4 pour une surface supérieure à 100 m².

Il faut prévoir dans tous les cas au moins un type A d’une intensité nominale de 40 ampères et le reste pourra être de type AC de même intensité nominale. L’intensité nominale peut aussi monter à 63 A si vous possédez un chauffage de puissance supérieure à 8 kW. Si vous disposez d’appareils dont l’alimentation doit être conservée, vous pouvez compléter par autant de disjoncteurs Hpi que vous possédez d’appareils sensibles (ordinateurs, frigidaires, etc.).

Les 3 points à retenir pour faire le bon choix

  1. Le nombre de différentiels est surtout fonction de la surface de votre foyer. Il vous en faut au minimum un de type A, le reste pouvant être de type AC, moins cher.
  2. Une intensité nominale de 40 A est suffisante, sauf en cas de chauffage électrique de forte puissance où un 63 A est exigé.
  3. Des prises spécialisées qui alimentent des appareils sensibles peuvent être protégées avec des disjoncteurs différentiels Hpi, moyennant bien sûr un investissement conséquent.

1
Disjoncteur différentiel 402057 Legrand
3,4 / 5

402057 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.4 x 7.2 x 5 cm
Sensibilité
30mA
Couleur
Blanc

Meilleurs prix legrand

Promotion
Amazon
19,00 €
2
Différentiel R9PRC240 Schneider Electric
4,1 / 5

pr9prc240 Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.2 x 8.4 x 4 cm
Évaluation du courant
40 A
Température de fonctionnement
-25-40 °C
Température ambiante pour le stockage
-40-80 °C
Poids
206 g

Meilleurs prix Schneider Electric

Promotion
Amazon
39,92 €
3
Interrupteur différentiel Legrand 411592
4,1 / 5

411592 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
10.1 x 7.8 x 8.9 cm
Sensibilité
30 mA
Bipolaires
230 V
In
63 A
Nombre de modules
2
Poids
240 g

Meilleurs prix legrand

Promotion
Amazon
192,71 €
4
Disjoncteur LEG 412790 du fabricant Legrand
4,3 / 5

LEG 412790 interrupteur legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.7 x 8.9 x 2.1 cm
Alimentation
230 V
Couleur
Gris
Intensité
16 A
Poids
18.14 g

Meilleurs prix legrand

Promotion
Amazon
38,66 €
5
Disjoncteur Multi 9 de SCHNEIDER
4,3 / 5

18653 Disjoncteur Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
15.5 x 12.4 x 8.6 cm
Intensité
32 A
Tension
690 V
Couleur
Bleu
Poids
998 g

Meilleurs prix Schneider Electric

Promotion
Amazon
215,12 €
6
Disjoncteur AUN692725 de GENERAL ELECTRIC
4,4 / 5

AUN692725 General Electric

Disjoncteur différentiel

Caractéristiques techniques

Intensité
32 A
Courbe
C
Pouvoir de coupure
4500 A
Couleur
Gris
