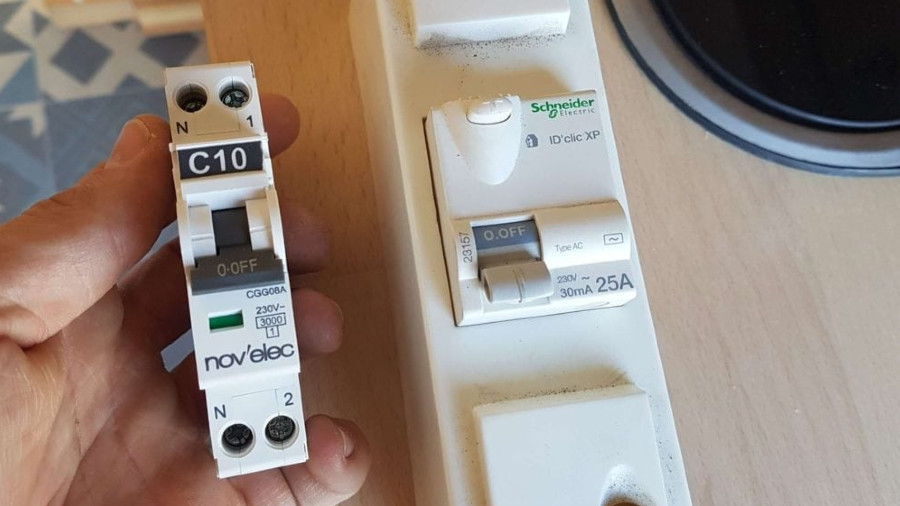

Comment choisir facilement ses fusibles et autres commandes modulaires © Amzandy New
Comment choisir facilement ses fusibles et autres commandes modulaires
Rédigé par AB003 Publié le 24 août 2021 à 10:34 Mis à jour le 24 août 2021 à 13:31
0 réaction 0 lectures

Comment choisir facilement ses fusibles et autres commandes modulaires ?

Lorsqu’il faut choisir des commandes modulaires, on peut facilement se décourager. En se concentrant sur les besoins de la maison, on pourrait mieux s’y retrouver.

Classement Disjoncteur différentiel : les 5 meilleurs produits de 2021

Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
1
legrand
402057
Disjoncteur différentiel
Promotion
Amazon
21,80 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
2
Schneider Electric
pr9prc240
Disjoncteur différentiel
Promotion
Amazon
39,92 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
3
legrand
411592
Disjoncteur différentiel
Promotion
Amazon
103,00 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
4
legrand
LEG 412790 interrupteur
Disjoncteur différentiel
Promotion
Amazon
28,10 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
5
Schneider Electric
18653 Disjoncteur
Disjoncteur différentiel
Promotion
Amazon
177,05 €

Les différentiels et les disjoncteurs constituent vos anges gardiens dans vos logements et habitations. Cependant, un tableau électrique doit pouvoir accueillir de nombreux autres types de modules : des fois antiques comme les fusibles, ou économiques comme les délesteurs ou encore les commutateurs jour-nuit. Faisons ici un petit inventaire pour y voir plus clair !

Caractéristiques importantes

  • Contacteur jour-nuit ;
  • Délesteur ;
  • Fusible et coupe-circuit ;
  • Répartiteur ;
  • Parafoudre ;
  • Télérupteur.

Disjoncteur et surcharge : comment gérer

Le prix d’un abonnement dépend essentiellement de la puissance de votre compteur. Dans le cas où vous tirez plus de puissance que la puissance maximale pour laquelle votre compteur a été calibré, les plombs sautent. Pour pallier ce problème, vous avez le choix entre deux possibilités :

  • accroître la puissance de votre compteur et donc payer un abonnement plus cher ;
  • installer un délesteur qui viendra couper progressivement les circuits les moins prioritaires.

Le délesteur compare la puissance que vous consommez par rapport à la puissance de consigne. Il coupe l’alimentation des appareils les moins prioritaires au besoin. Ces appareils moins prioritaires constituent en général les radiateurs électriques, les chauffe-eau qui représentent de gros consommateurs et dont on peut se passer au moins sur une petite période. Si la puissance consommée baisse, alors le délesteur rétablit immédiatement l’alimentation des circuits.

Vous pouvez ainsi définir des priorités dans vos circuits à couper et privilégier par exemple un chauffe-eau par rapport aux radiateurs. C’est une solution idéale pour une maison de vacances électrifiée. Il n’y est pas raisonnable en effet de payer un abonnement d’une puissance élevée seulement pour quelques jours de grand froid dans l’année.

Fusibles et coupe-circuits : tout ce qu’il faut savoir

Les fusibles protègent la phase des circuits. Ils fondent lorsqu’ils sont traversés par un courant qui surpasse leur calibre. Comme pour les disjoncteurs divisionnaires, il y a plusieurs calibres pour différents usages. Cependant, tous les montages ne sont pas compatibles avec des fusibles. Vous pourriez avoir recours à un disjoncteur divisionnaire en ce qui concerne une VMC par exemple. Les fusibles se disposent dans des coupe-circuits qui coupent la phase lorsqu’ils sont en position ouverte. Ils apportent une sécurité de plus lorsqu’on intervient sur le circuit électrique correspondant.

Pour chaque calibre, les fusibles ont des dimensions distinctes afin d’éviter de les confondre, ce qui serait vraiment très dangereux. Un fusible de 20 A sur une ligne pouvant être protégée à 10 A ne remplirait pas vraiment son rôle. Il laisserait passer en effet un courant de 15 A qui pourrait échauffer les fils, et causer en chaîne de l'incendie.

Autrefois, il était compliqué de déterminer si un fusible avait sauté. Aujourd’hui, certains coupe-circuits disposent d’un indicateur. Sur l’une des bornes de ces fusibles se trouve une pastille qui ressort quand le fusible fond. C’est très ingénieux et cela évite d’avoir à tester un à un tous les fusibles au multimètre.

Qu’est-ce que le répartiteur de terre ?

Un répartiteur de terre est un bornier auquel doivent obligatoirement être connectés :

  • les conducteurs de chaque circuit relié à la terre, de section égale à la phase et au neutre du dit circuit ;
  • les conducteurs de la liaison équipotentielle du logement, qui mettent à la terre toutes les conduites métalliques qui entrent dans la maison ;
  • les conducteurs de la liaison équipotentielle des salles de bains, qui mettent à la terre toutes les masses métalliques ;
  • le fil relié à la mise à terre de l’habitation, d’une section égale à la section de la phase et du neutre venant du compteur électrique : il faut prévoir une alvéole par conducteur et ajouter une marge de 20 % pour les besoins futurs.

Comment mettre à profit son abonnement jour-nuit ?

Quand on dispose d’un abonnement jour-nuit, l’électricité consommée pendant la nuit coûte moins cher. En contrepartie, l’électricité revient plus chère pendant le jour. Vous pouvez donc mettre sur votre tableau électrique un contacteur jour-nuit qui offre trois modes de fonctionnement différents :

  • en marche automatique : le contacteur ferme le circuit la nuit, suite à un signal de votre fournisseur d’électricité. Les appareils sont alors alimentés avec de l’électricité bon marché ;
  • en marche forcée : le circuit est alimenté, même pendant la journée. C’est indispensable si un chauffe-eau est rempli d’eau froide alors que vous pensez vous doucher, que vous avez besoin de faire tourner votre lave-linge, cela vous revient cependant nettement plus cher ;
  • l’arrêt : permet de prévenir toute consommation électrique, vous garantissant de manière radicale de précieuses économies.

Mieux se protéger avec un parafoudre

La foudre peut avoir de sérieuses conséquences sur une installation électrique. Elle peut ainsi créer des tensions de plusieurs centaines de milliers de volts auxquelles les protections classiques ne résistent certainement pas. Dans les zones qui sont fréquemment frappées par la foudre, les normes imposent en conséquence l’installation d’un parafoudre. Il s’agit en gros de tous les départements au sud d’une ligne allant de Bordeaux au sud de la ville de Paris.

Le parafoudre modulaire vient se disposer en tête de rangée. Un voyant indique alors s’il est opérationnel ou si sa cartouche de protection doit être remplacée. Le parafoudre doit cependant être relié à la terre et situé au plus près du compteur et de la connexion à la terre afin d’avoir une efficacité maximale.

Quand a-t-on besoin d’un télérupteur ?

Souvent dans une installation électrique, une ampoule peut se commander depuis deux interrupteurs grâce à ce que l’on appelle un va-et-vient. Au-delà, il faut se servir de ce que l’on appelle un télérupteur. C’est en fait un module qui prend place dans votre tableau électrique. Il est connecté à l’ensemble des boutons poussoirs qui commandent un éclairage et au point lumineux. Lorsqu’il reçoit donc une impulsion d’un des poussoirs, il change son état (allumant ou éteignant la lumière).

En dehors des versions unipolaires, bipolaires ou triphasées, il est aussi possible de trouver des modèles temporisés, qui éteignent la lumière au bout d’un certain temps. Parfaits pour un lieu de passage en collectivité ou pour faire simple. En version silencieuse, ils sauront toujours se faire discrets même s’ils sont placés sur un tableau dans une pièce de vie ou alors près d’une chambre.

Comment commander une lampe depuis un tableau ?

Vous y avez peut-être pensé, mais les fabricants l’ont fait avant vous. Il existe aussi des modules d’interrupteurs ou boutons poussoirs qui permettent de commander l’allumage d’un point lumineux en direct, avec un va-et-vient ou avec un télérupteur. Cela peut devenir très pratique, par exemple dans une salle technique, afin de piloter de manière centralisée plusieurs points lumineux.

Comment brancher un générateur ?

Afin de pouvoir injecter de l’électricité produite avec un moyen alternatif, il faut avoir forcément recours à des inverseurs de source. Ils disposent de deux modes de fonctionnements :

  • en fonctionnement normal : ils se servent du réseau comme source d’énergie ;
  • en cas de coupure : ils envoient un signal de réveil aux alimentations de secours et les utilisent pour alimenter les circuits auxquels ils sont connectés.

Attention, leur mise en œuvre est très complexe. Il faut s’assurer que le générateur est bien protégé, que vous ne renverrez pas de l’électricité dans votre réseau électrique (ce qui est formellement interdit et potentiellement dangereux) et que la puissance consommée dans les circuits à alimenter ne surpasse pas les capacités de votre générateur.

Choisir un appareillage de qualité

Outre les disjoncteurs et les différentiels, il existe aussi plusieurs modules qui apportent une sécurité élevée, un réel confort et permettent de faire des économies tout en automatisant certaines activités. Le choix d'une marque reconnue et fiable est l’assurance d’avoir un appareillage de qualité.

Certainement loin d’avoir été exhaustif, il existe de nombreux modèles qui offrent des possibilités plus étendues. Consultez aussi la documentation des fabricants afin d’avoir de précieux conseils de mise en œuvre.

1
Disjoncteur différentiel 402057 Legrand
3,4 / 5

402057 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.4 x 7.2 x 5 cm
Sensibilité
30mA
Couleur
Blanc

Meilleurs prix legrand

Promotion
Amazon
21,80 €
2
Différentiel R9PRC240 Schneider Electric
4,1 / 5

pr9prc240 Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.2 x 8.4 x 4 cm
Évaluation du courant
40 A
Température de fonctionnement
-25-40 °C
Température ambiante pour le stockage
-40-80 °C
Poids
206 g

Meilleurs prix Schneider Electric

Promotion
Amazon
39,92 €
3
Interrupteur différentiel Legrand 411592
4,1 / 5

411592 legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
10.1 x 7.8 x 8.9 cm
Sensibilité
30 mA
Bipolaires
230 V
In
63 A
Nombre de modules
2
Poids
240 g

Meilleurs prix legrand

Promotion
Amazon
103,00 €
4
Disjoncteur LEG 412790 du fabricant Legrand
4,3 / 5

LEG 412790 interrupteur legrand

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
9.7 x 8.9 x 2.1 cm
Alimentation
230 V
Couleur
Gris
Intensité
16 A
Poids
18.14 g

Meilleurs prix legrand

Promotion
Amazon
28,10 €
5
Disjoncteur Multi 9 de SCHNEIDER
4,3 / 5

18653 Disjoncteur Schneider Electric

Disjoncteur différentiel

Caractéristiques techniques

Dimension du produit (L x l x h)
15.5 x 12.4 x 8.6 cm
Intensité
32 A
Tension
690 V
Couleur
Bleu
Poids
998 g

Meilleurs prix Schneider Electric

Promotion
Amazon
177,05 €
6
Disjoncteur AUN692725 de GENERAL ELECTRIC
4,4 / 5

AUN692725 General Electric

Disjoncteur différentiel

Caractéristiques techniques

Intensité
32 A
Courbe
C
Pouvoir de coupure
4500 A
Couleur
Gris

Meilleurs prix General Electric
