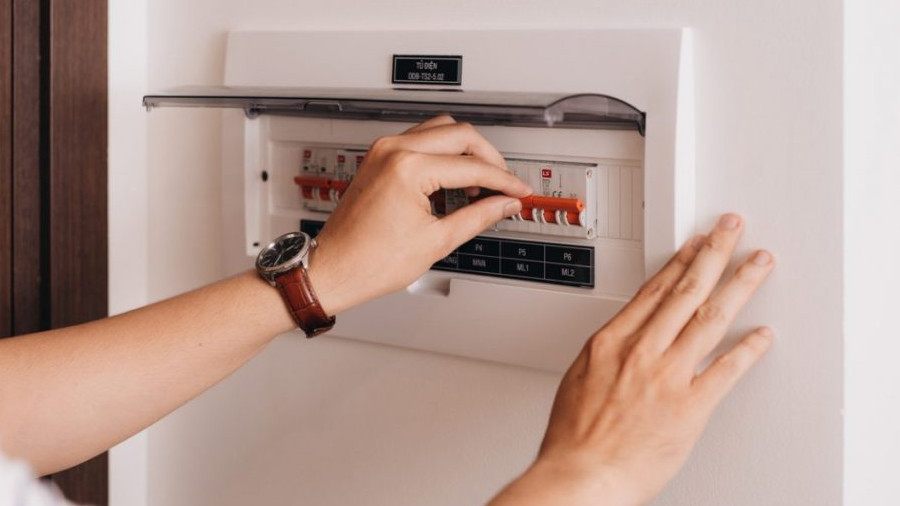

Comment choisir facilement son tableau électrique nu © ABB
Comment choisir facilement son tableau électrique nu
Rédigé par AB003 Publié le 25 août 2021 à 08:43 Mis à jour le 25 août 2021 à 10:32
0 réaction 0 lectures

Comment choisir facilement son tableau électrique nu comme un professionnel ?

L’achat d’un tableau d’électricité varie en fonction de la taille et de la marque. Si vous optez pour le tableau nu, il vous faut des constituants importants.

Classement Tableau électrique : les 5 meilleurs produits de 2021

Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
1
legrand
LEG93020
Tableau électrique
Promotion
Amazon
Voir
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
2
legrand
LEG93057
Tableau électrique
Promotion
Amazon
363,85 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
3
9 modules
Tableau électrique
Promotion
Amazon
Voir
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
4
198024
Tableau électrique
Promotion
Amazon
29,90 €
Top 5 Produit Marque / Référence Prix Meilleurs revendeurs
5
legrand
Drivia 401211
Tableau électrique
Promotion
Amazon
Voir

L’installation électrique d’un logement requiert un élément capital appelé le coffret de partage ou de distribution. C’est pourquoi avant de choisir un tableau électrique adéquat à votre logement, il faut au préalable réfléchir aux différents critères qui faciliteront votre choix. Cela dépendra de la surface de votre logement et du nombre de modules que vous allez intégrer. Comment choisir facilement son tableau électrique nu avec les meilleurs outils ? Réponse dans cet article.

Qu’est-ce que le tableau électrique ?

Le tableau électrique est un support permettant la réception du courant électrique provenant d’un réseau extérieur. Une fois la réception terminée, il le distribue sur tous les circuits électriques de la maison. Il n’y aura pas d’électricité dans votre logement sans lui. En effet, le coffret électrique est souvent mis ou déposé dans un placard, une armoire, un cellier, un garage ou toute autre pièce directement depuis le logement. Même si son esthétique n’est pas des plus évidentes, il est toutefois possible de le laisser apparent.

Grâce aux nouvelles règles ou normes d’électricité, cela oblige à mettre le tableau dans une gaine technique de logement (GTL). Cette gaine technique de logement comporte en particulier le coffret de communication qui envoie de l’électricité vers tous les équipements multimédias. L’imposition à propos de  l’installation prend en compte les constructions neuves de même que les rénovations qui entraînent la destruction de cloisons.

Entre le réseau électrique public et le tableau électrique de la maison, en amont du tableau électrique se trouvent le compteur électrique et le disjoncteur d’abonné.

  • Pour ce qui concerne le compteur électrique, il est automatiquement relié au réseau public, le compteur procède à l’enregistrement de la consommation électrique du foyer.
  • Quant au disjoncteur d’abonné, encore appelé disjoncteur général, il se charge de couper toute l’électricité de la maison d’un seul geste. Il délimite la puissance disponible en fonction du contrat souscrit, et coupe l’électricité au-delà. L’installation d’un disjoncteur d’abonné doit nécessairement se faire par un professionnel. Afin de pouvoir s’assurer qu’il n’a subi aucune manipulation, il doit se voir plomber par le fournisseur d’électricité.

Quels sont les composants de base pour équiper le tableau d’électricité ?

Plusieurs composants sont nécessaires pour l’équipement de votre coffret électrique. Les voici ci-dessous mentionnés.

L’interrupteur différentiel

Un interrupteur différent est souvent déposé ou mis entre le disjoncteur de logement et les disjoncteurs divisionnaires. Il assure la protection des habitants de l’électrocution (sécurité des personnes).

Le disjoncteur

Le disjoncteur coupe le circuit électrique en cas de surcharge ou de court-circuit. Grâce au disjoncteur, les appareils connectés sur les prises électriques, l’éclairage et l’électroménager sont totalement protégés. Grâce à une manette vous pouvez couper de façon manuelle ou réenclencher le courant électrique.

Le bornier

En ce qui concerne le bornier, il sert de relier la terre, la phase ou le neutre à l’installation. Souvent, il se retrouve aussi dans les versions à ressort plus pratiques à brancher.

La barrette de terre

La barrette de terre relie le câble de terre principal de l’habitation et le câble de terre d’un boitier électrique.

L’obturateur

Un obturateur permet de couvrir les emplacements abandonnés libres sur votre tableau électrique, et les protège contre l’intrusion de la poussière.

Le coffret de communication

Le coffret de communication devenu obligatoire dans les constructions neuves et rénovées se situe sous le compteur électrique, dans la GTL avec le panneau électrique. Il assure le transfert du signal Internet vers les prises RJ45 situées dans le logement.

Quels sont les composants évolués pour compléter le tableau électrique ?

En dehors des composants de base, il existe encore des composants évolués.

Le parafoudre

Le parafoudre permet de protéger le circuit électrique avec lequel il est relié des surtensions dues à la foudre.

Le contacteur jour/nuit

Le contacteur provoque l’électricité  du chauffe-eau et son épuisement selon les heures creuses précises dans votre contrat d’énergie.

Le télérupteur

Le télérupteur est un module de commande d’éclairage. Il se charge de piloter un circuit d’éclairage par des boutons poussoirs, à partir de 3 ou 4 points différents.

Le délesteur

Le délesteur allège les dépenses en courant électrique. Lorsque le contrat défini auprès du fournisseur d’électricité est incompatible à la consommation d’électricité reçue, alors il coupera un ou plusieurs circuits jusqu’à l’obtention d’une consommation adéquate avec le contrat. Le choix des circuits coupés se fait par ordre de priorité.

La minuterie

La minuterie commande les éclairages.

Dimensionner son tableau électrique

Pour répondre à tous les besoins du logement, que le tableau électrique soit nu ou pré-équipé doit avoir beaucoup de rangées pour installer le bon nombre de modules.

Quelles sont les dimensions du tableau électrique selon la taille du logement

En voyant la superficie du logement, on évalue la hauteur du tableau électrique :

  • S’agissant d’une maison de moins de 35m2 (studio, TI),  il faut 2 rangées au minimum, 2 différentiels de 25 A de type AC et 1 différentiel de 40 A de type.
  • Concernant un logement de 35 à 100 m2 (T2, T3), il faut 3 rangées minimum, 2 différentiels de 40 A de type AC et 1 différentiel de 40 A de type A.
  • Pour un logement dépassant 100m2 (T4 et plus), il faut 4 rangées minimum 3 différentiels de 40 A de type AC, 1 différentiel de 40 A de type A.

Ces différents chiffres ne sont qu’une estimation faite selon vos besoins, vous pouvez choisir beaucoup de rangées. Afin d’élargir le réseau électrique de la maison en cas de besoin, la norme NF C 15-100 impose de laisser au minimum 20% d’emplacements libres.

L’équipement minimum du coffret électrique

L’équipement doit avoir un coffret électrique grâce à la norme. Il doit comporter au minimum :

  • Deux (02) dispositifs différentiels à courant résiduel (DDR) dont un type A.
  • Un (01) disjoncteur par circuit électrique.
  • Un (01) bornier de mise à la terre.
  • Une (01) marge de 20 % sur le nombre de modules.
  • Deux (02) prises modulaires.
  • Un (01) éco-compteur (respect de la RT 2012).

Le nombre de modules nécessaires

Pour connaître le nombre de rangées, il est très important de bien considérer la totalité des modules à poser dans le coffret. 18 mm est la largeur d’un module standard. Il représente :

  • Un dispositif différentiel résiduel occupe deux (02) emplacements ;
  • Alors qu’un appareillage modulaire rassemble à lui seul un disjoncteur et un module de commande.

Si le nombre de modules est connu, ce qui représente le nombre d’emplacements, alors vous n’avez qu’à choisir les rangées de 13 ou 18 en réservant quelques emplacements libres pour des besoins supplémentaires.

Les normes concernant l’installation du tableau électrique

La norme NF C 15-100, la référence

La conception, la réalisation et les entretiens de l’installation électrique basse tension sont imposés par la norme NF C 15-100. Elle assure la protection, la sécurité et donne aux occupants plus de garanties, un meilleur confort et un habitat évolutif.

Au fur et à mesure que le temps évolue, cette norme subie de mise à jour. Elle tient compte également de l’évolution technologique et d’exigence de sécurité. Toutes les constructions nouvelles ou en cours de rénovation doivent respecter cette fameuse norme.

L’emplacement du tableau électrique

S’agissant d’un habitat neuf, la norme NF C 15-100 impose l’installation du coffret électrique au sein de la gaine technique de logement (GTL). Il se situe souvent entre le panneau de contrôle constitué du disjoncteur ou du compteur électrique d’abonné et le coffret de communication.

  • Le tableau de distribution doit être accessible. Néanmoins, chacun de ses éléments constitutifs étant apparent, de même que toutes les canalisations, son installation ne sera pas esthétique. Ce qui justifie les raisons de sa fixation dans un garage, un cellier ou une cave.
  • Le tableau électrique au contraire doit être placé en hauteur, loin de la portée des enfants. Il est important qu’il soit à proximité du coffret d’abonné auquel il est rattaché.

Tableau électrique nu

Le tableau électrique nu est un coffret vide qui doit être équipé et câblé soi-même. Le choix de ce dernier permettra de sélectionner vous-même ses composants en respectant les modules imposés par la norme. Ainsi, le choix doit impliquer une sélection rigoureuse et soignée des différents éléments. Ce choix doit également être conforme à l’installation électrique du logement.

Il faut de même penser en amont au dimensionnement de la pose (ou de l’installation) afin d’avoir suffisamment de place dans le coffret électrique pour procéder à l’installation de tous les modules. Vous pouvez également installer un deuxième tableau électrique à l’extérieur du logement. Le mieux est de poser un coffret étanche qui va assurer la protection des composants de l’humidité et des UV dans cette condition.

Choisir un tableau électrique nu ?

Quand il s’agit de l’installation d’un tableau électrique, il faut aussi se demander s’il est convenable d’opter pour un tableau nu ou un tableau pré-équipé. Le tableau pré-équipé vous facilite le travail, car il est composé de nombreux constituants nécessaires pour le bon fonctionnement du matériel. Quant au tableau électrique nu, il est complètement vide et a besoin d’être câblé entièrement.

Tableau électrique nu à équiper : un coffret électrique totalement personnalisable

À l’opposé du tableau d’électricité pré-équipé, le tableau électrique nu vous permet de personnaliser totalement tous les composants. Cependant, le respect de la norme et le nombre de modules sont toujours nécessaires. L’intervention d’un électricien pro est importante si vous choisissez cette solution.

Grâce à son expérience et son expertise dans le domaine, il saura sélectionner avec rigueur les éléments de votre coffret et pourra aussi adapter l’installation à la configuration de votre logement. En cas de panne, il assurera aussi un dépannage en électricité sur mesure en rapport avec la difficulté rencontrée lors de l’installation.

1
Tableau Legrand LEG93020 1 rangée 13 modules DRIVIA
3,9 / 5

LEG93020 legrand

Tableau électrique

Caractéristiques techniques

Dimension du produit (L x l x h)
10.2 x 10.0 x 4.5 cm
Nombre de rangées
1
Nombre de modules
13
Couleur
Blanc
Indice de protection
IP30

Meilleurs prix legrand

2
Tableau électrique Legrand LEG93057 spécial pour logement T4
4,2 / 5

LEG93057 legrand

Tableau électrique

Caractéristiques techniques

Dimension du produit (L x l x h)
25 x 10.35 x 50 cm
Tension
400 V
Couleur
Blanc
Taille
T4
Forme
Oval
Matière
ABS
Poids
3.95 kg

Meilleurs prix legrand

Promotion
Amazon
363,85 €
3
Tableau électrique nu à 9 modules Lexman
4,3 / 5

9 modules LEXMAN

Tableau électrique

Caractéristiques techniques

Dimension du produit ( l x h x p)
18.8 x 25 x 10.5 cm
Mode de pose
En saillie
Capacité du tableau
1 rangée 9 modules
Couleur
Blanc
Poids
0.82 kg

Meilleurs prix LEXMAN

4
Tableau électrique nu ABB 198024 Gale'o
4,4 / 5

198024 ABB

Tableau électrique

Caractéristiques techniques

Dimension du produit (L x l x h)
37 x 25 x 37 cm
Intensité
90 A
Modules
26
Couleur
Blanc
Indice de Protection
IP30, IP40
Nombre de rangées
2
Poids
979.99 g

Meilleurs prix ABB

Promotion
Amazon
29,90 €
5
Tableau électrique Legrand Drivia 401211
4 / 5

Drivia 401211 legrand

Tableau électrique

Caractéristiques techniques

Dimension du produit ( l x h x p)
250 mm x 250 mm x 103.5 mm
Nombre de rangées
1
Type de tableau
Nu
Nombre de module(s) par rangée
13
Étanchéité
Non

Meilleurs prix legrand

6
Tableau de répartition pré-équipé SIEMENS SIE006408
4 / 5

SIE006408 SIEMENS

Tableau électrique

Caractéristiques techniques

Dimension du produit (l x h x p)
250 x 475 x 97 mm
Nombres de modules
39
Nombre de rangées
3

Meilleurs prix SIEMENS
