Le tableau électrique est considéré comme le cerveau de votre installation électrique. Peignes, câbles ou modules, il accueille tous les disjoncteurs et les interrupteurs indispensables à la protection et au bon fonctionnement de votre habitation, dans le strict respect de la norme NF C 15-100. Suivez ce guide, on vous dresse le tableau pour un choix éclairé !
Caractéristiques importantes
- Dimension ;
- Protection ;
- Nombre de modules.

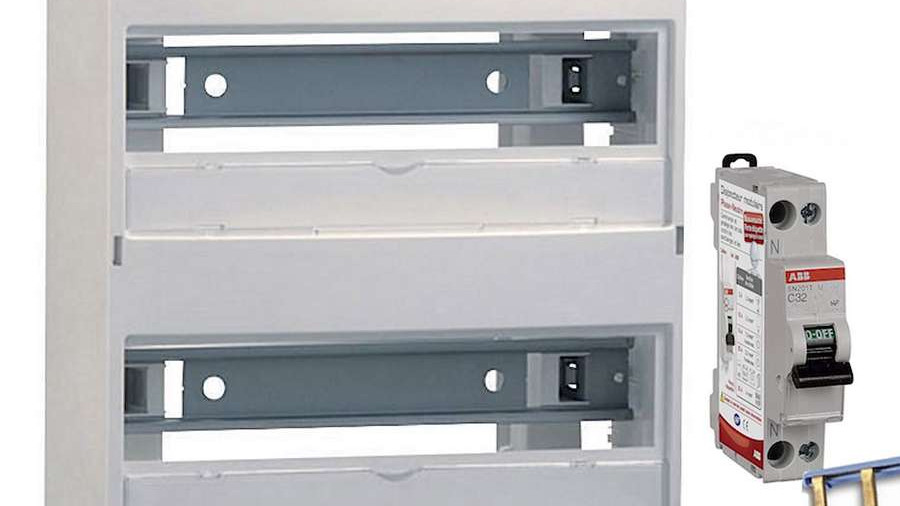

Composition d’un tableau électrique nu
Un tableau électrique est constitué d’un châssis en plastique disposé sur un mur ou sur la Gaine Technique de Logement (GTL) en neuf. Cette GTL est une goulotte de grand format disposant de 3 passages de câbles séparés. Chaque passage est dédié respectivement à la puissance, la communication et la dérivation du réseau EDF.
Le nombre de rails métalliques (rails DIN) est surtout relatif aux rangées de modules de votre tableau. Les rails DIN sont souvent surélevés afin de permettre le passage des fils de différents circuits. Les modules de l’installation sont alors disposés sur les rails DIN. Les borniers qui permettent de distribuer la terre sur vos différents circuits d’habitation et d’éventuels borniers supplémentaires pour la ou les phases, mais aussi le neutre sont présents sur le tableau.
Un boitier ajouré recouvre votre installation. Souvent, le nombre de modules mis en place est inférieur au nombre d’emplacements disponibles. Afin de limiter l’accès à l’intérieur du tableau, des obturateurs servent à fermer les emplacements non utilisés.
Mise à la terre de l’habitation
Une mise à la terre permet un bon fonctionnement des différentes protections installées. Elles sont indispensables pour évacuer les surtensions de diverses provenances (foudre, courants de défaut, décharges électrostatiques, etc.).
Le fil de terre (souvent de couleur vert-jaune) relié à la terre via un piquet appelé piquet de terre, de chaque circuit est connecté dans une alvéole propre du bornier de mise à la terre (de couleur verte).
Modules de protection
Suivant leur fonction, les modules (de largeur 17.5 mm) occupent un ou plusieurs emplacements et sont aussi organisés en rangées. Différents modules de protection existent et sont proposés contre :
- les courts-circuits ;
- les surcharges ;
- les fuites de courant.
De nombreux modules domotiques offrent cependant des fonctions très variées : minuteries d’allumage, sonnettes intégrées, etc.
Connexion entre les modules
Il est courant dans un tableau électrique de disposer de plusieurs disjoncteurs modulaires montés tour à tour et protégés avec un interrupteur différentiel monté en tête de rangée. Les disjoncteurs sont alors alimentés depuis les différentiels avec deux peignes enfichés dans les borniers hauts. Le départ du circuit protégé se trouve en bas des modules.
Les peignes, nommés aussi râteaux, comptent 11 branches qui servent à relier 11 modules. Ils sont souvent recoupables. Leur usage permet surtout un gain de place et de temps non négligeable pendant le câblage d’un tableau. Les peignes verticaux, appelés également barres de pontage, permettent d’alimenter les multiples différentiels en tête de rangée.
L’espace entre les deux branches est généralement standard (normalisé). Cependant, des peignes au pas d’un module et demi (pour les disjoncteurs de radiateurs électriques à fil pilote) sont disponibles.
Évaluer le nombre de modules et rangées d’un tableau électrique nu
Les tableaux sont aussi répertoriés en nombre de rangées. Le critère principal à retenir est que : le nombre de modules que vous devrez placer dans votre tableau doit être majoré de 20 % minimum pour les usages futurs.
La largeur normalisée (standard) pour les tableaux électriques domestiques est de 13 modules. En résumé, vous comptez le nombre de modules dont dispose votre installation, que vous multipliez par 1,2, puis divisez par 13, et arrondissez à l’entier supérieur. Voilà ! Vous connaissez maintenant votre nombre de rangées ! C’est un nombre minimal, en gardant à l’esprit qu’avec une rangée en plus, vous aurez plus de flexibilité dans l’organisation de votre tableau et serez vraiment prêt à toute éventualité !
Sachez aussi qu’il existe des tableaux de petite dimension pour des besoins spécifiques. On y aura souvent recours pour installer par exemple un télérupteur éloigné du tableau central ou dans le but de protéger l’installation électrique d’un abri de jardin. En ce qui concerne les cas de tableaux secondaires, il faudra bien évidemment se référer aux normes en vigueur pour leur installation !
Disjoncteurs différentiels et norme NF C 15-100
La norme NF C 15-100 oblige un nombre minimum de différentiels à mettre en place pour une installation électrique selon la surface disponible. Comptez au moins 2 différentiels pour un logement de 35 m et 4 différentiels en faveur d’une habitation de 100 m².
La norme NF C 15-100 impose aussi un nombre maximum de points d’alimentation à respecter pour les circuits d’éclairage de même que de prévoir des circuits spécialisés pour des appareils spécifiques. Il est indispensable de choisir correctement son disjoncteur modulaire et si besoin, de se servir des commandes modulaires variées (fusibles et autres commandes modulaires).
Installation des modules de télécommunication
Des modules de télécommunication peuvent aussi se monter sur les tableaux nus. La seule règle à respecter absolument dans ce cas est de posséder un tableau courant fort d’un côté, mais aussi un autre tableau pour les circuits de communication, comme les réseaux informatiques, le téléphone ou le satellite.
Des solutions pour simplifier le câblage d’un tableau électrique
À partir d’une habitation de superficie de 100 m², le tableau électrique reçoit souvent plusieurs dizaines de câbles. Pour faire un câblage simple, les tableaux disposent :
- de rails extractibles pour faciliter la mise en place des câbles ;
- de borniers extractibles afin de faciliter l’accès et l'utilisation (le châssis, les modules ou le câblage en place ne gênent pas) ;
- d’un châssis basculant qui offre plus d’espace pour l’arrivée des câbles aux modules ;
- d’un châssis extractible qui permet d’implanter les modules plus confortablement.
Respect des normes et installation
Il est conseillé, voire obligatoire de choisir des équipements électriques de qualité et fiable. Choisir un tableau et des modules de même marque garantit une meilleure compatibilité des composants. Meilleure aussi sera la qualité d’un tableau, et mieux il sera ajusté : les fixations sont plus robustes, les borniers ont de meilleures finitions et sont plus faciles à câbler, etc.
Tableau pour extérieur
La mise en place d’un tableau classé niveau IP65 (Indice de Protection relatif à l’étanchéité à l’eau et aux poussières d’un appareillage électrique) au sein d’un atelier ou d’un abri de jardin est fortement recommandée.
Protection des modules
Certains distributeurs de dispositifs électriques proposent des portes pour occulter les modules.
Qualité et durabilité
Identifier les modules dont votre logement a besoin, en conformité avec la norme NF C 15-100, est obligatoire. La qualité d’un tableau électrique et de ses équipements assure sa durabilité.
